O refino de alta consistência (AC, HiCo) é amplamente considerado o coração pulsante e o único ativo mecânico mais crítico dentro das operações modernas de polpação mecânica e fabricação de Painéis de Fibra de Média Densidade (MDF). É um processo pesado (trabalhando com polpa entre 20% e 45% de sólidos, semelhante à lã úmida) focado em atrito fibra-fibra, alto consumo energético e desgaste extremo.

Para qualificar um pedido de orçamento (RFQ) para os discos refinadores TRITAN, precisamos entender a aplicação industrial, o tipo de material e os desafios mecânicos que o cliente enfrenta na sua linha de produção. A variabilidade da matéria-prima exige soluções precisas.

Simulador TRITAN | A Anatomia do Disco Refinador AC | A Densidade da Massa | A Liga Metálica Ideal

Aplicações Industriais | Centro de Dados Técnicos | Ferramentas Essenciais

Simulador de Refino TRITAN para Alta Consistência

Ajuste os parâmetros para monitorar a potência exigida pelo motor e a resposta do gap de operação.

Envie os parâmetros por WhatsApp ou e-Mail para análise dos nossos técnicos.

Parâmetros Operacionais

Consistência da Polpa 30%

Produção 200 t/d

Energia Específica Alvo 150 kWh/t

Análise de Desempenho

Consumo Motor 1250 kW

Gap Estimado 0.50 mm

Zona de Operação Operação HC Estável

WhatsApp E-mail

Para que nossa engenharia possa formular a proposta técnica e o design de liga ideais para o seu processo, selecione as imagens que melhor representam a sua realidade operacional. Leva menos de um minuto.

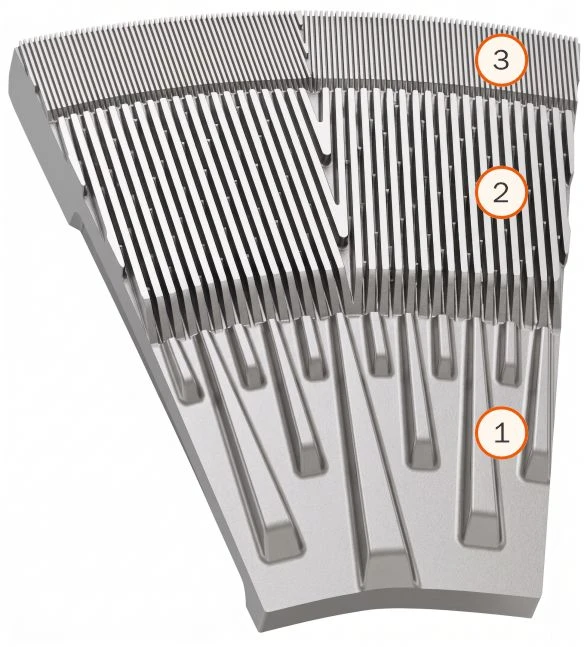

A anatomia do Disco de Alta Consistência

Um disco ou moinho refinador AC não é uma superfície uniforme. É projetado com zonas distintas, cada uma realizando uma função mecânica específica sobre os cavacos de madeira ou polpa. Explore as zonas abaixo para entender o processo de transformação da fibra.

A Densidade da Massa

O refino de Alta Consistência (AC) ocorre com um teor de sólidos de 20% a 45%. Diferente do refino de Baixa Consistência, o refino em AC processa uma massa espessa, semelhante à lã. O principal mecanismo é o atrito fibra-fibra dentro da zona de refino, otimizado para o uso de discos refinadores que não cortam a fibra, resultando em polpa torcida e curvada, ideal para embalagens de altíssima resistência.

Diferença de densidade: passe o mouse ou toque nos segmentos do gráfico para visualizar a relação entre fibra sólida e água:

Alta Consistência (AC)

20% - 45% Sólidos. Lembra lã úmida ou miolo de pão. Exige roscas transportadoras para alimentação forçada. Gera um volume maciço de vapor durante o processamento.

Baixa Consistência (BC)

3% - 5% Sólidos. Lembra uma sopa rala. Facilmente bombeada. As forças e dinâmicas hidráulicas predominam sobre o atrito mecânico direto.

Identificando a Liga Metálica Ideal

A engenharia de seleção é um constante equilíbrio entre Dureza (resistência ao desgaste por abrasão) e Tenacidade (resistência ao impacto e à fratura).

Na Matriz de Desempenho, clique nas etiquetas acima do gráfico para isolar ou comparar ligas específicas:

Ferro Fundido Alto Cromo

O padrão da indústria para ambientes limpos. Possui excelente resistência à abrasão graças à altíssima dureza de seus carbonetos, porém é estruturalmente frágil. Não é adequado se houver contaminação por metais ou pedras nos cavacos.

Aço Inox 17-4 PH

Aço inoxidável endurecido por precipitação (Precipitation Hardening). A escolha premium para ambientes altamente corrosivos (madeira ácida) ou quando é necessária alta tenacidade para resistir a quebras por materiais não-despolpáveis.

Ni-Hard

Uma liga legada de níquel-cromo. Tem um custo de aquisição menor, mas apresenta desempenho inferior às opções modernas de Alto Cromo ou Inox, sendo gradativamente substituída nas linhas de produção de alta eficiência.

Aplicações Industriais

O refino de Alta Consistência é extremamente versátil. Desde a produção de papel jornal (TMP) até à fabricação de painéis de madeira para móveis (MDF), a aplicação dita o tamanho e o design do disco refinador.

O gráfico ilustra o tamanho máximo típico de discos refinadores (diâmetro em polegadas) exigido por cada indústria. Clique (ou toque) numa das barras do gráfico para visualizar os requisitos específicos e desafios de operação para esse setor industrial:

Centro de Dados Técnicos

Especificações de engenharia padrão e curvas de desempenho operacional; utilize os dados abaixo para analisar os parâmetros típicos de operação em sistemas de Alta Consistência.

ESPECIFICAÇÕES PADRÃO

FAIXAS TÍPICAS PARA ALTA CONSISTÊNCIA

__________________________________________

Faixa de Consistência
20% - 45%

Diâmetro da Placa

36" a 82" (914mm - 2082mm)

Velocidade de Rotação

1200 - 1800 RPM

Abertura (GAP)

1,5mm - 3,0mm

Padrões Geométricos

Radial, Direcional, Bi-direcional

Vida Útil Típica

600 - 2000 horas

(altamente variável)

Curva de Intensidade de Refino

Energia Específica vs. Qualidade da Polpa (Freeness CSF)

Análise Técnica: A curva ilustra a relação direta entre as variáveis operacionais. Maior entrada de energia mecânica (kWh/t) resulta invariavelmente numa redução do índice Freeness (polpa mais fina e desenvolvida). O desafio da engenharia de conjuntos refinadores é otimizar esta curva para minimizar o custo energético.

Ferramentas Essenciais

- IMPULSIONE A EFICIÊNCIA COM FERRAMENTAS OPERACIONAIS E CÁLCULOS PRECISOS -

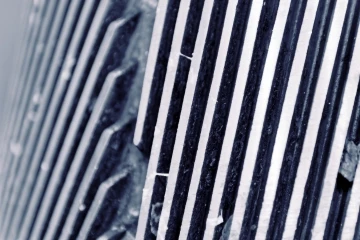

Simulador de Refino TRITAN para Alta Consistência

Qual é o setor industrial e a aplicação principal do refinador?

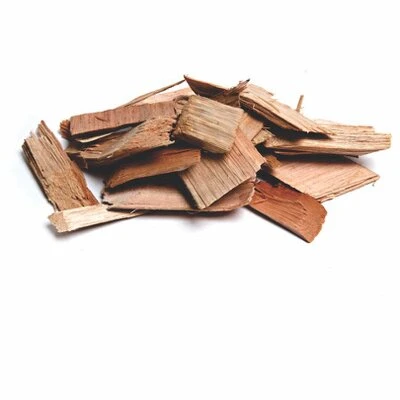

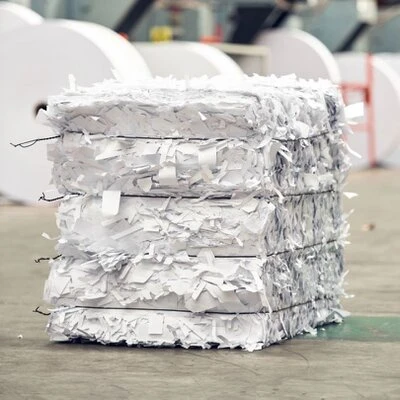

Que tipo de matéria-prima está a ser processada?

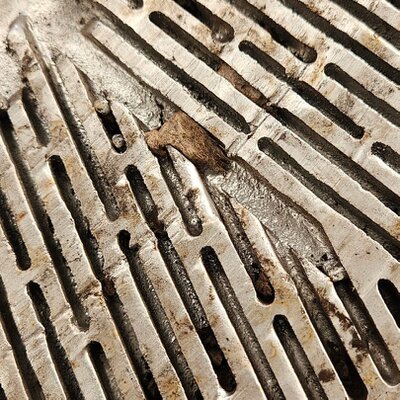

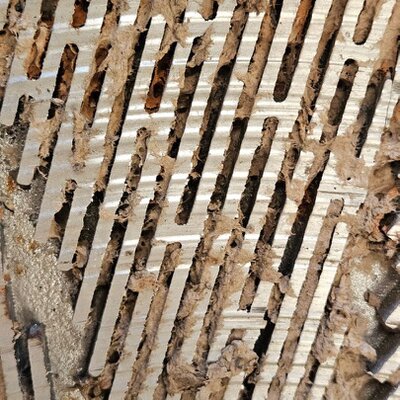

Qual é o principal desafio operacional que deseja resolver com o novo conjunto refinador?

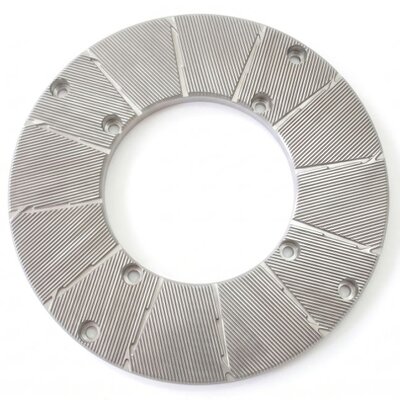

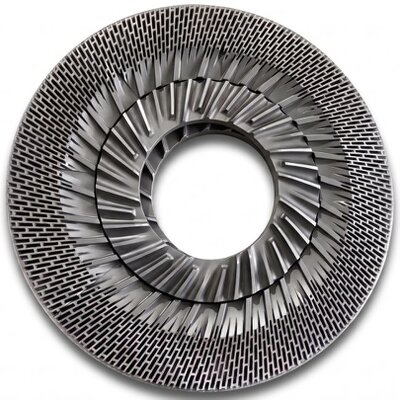

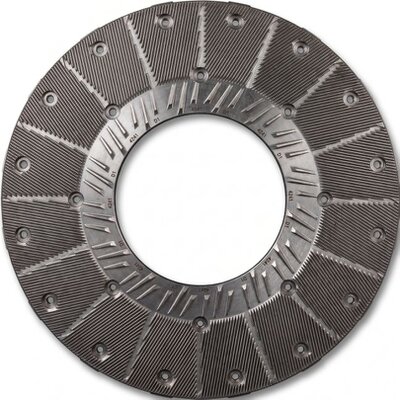

Qual é o diâmetro atual dos discos refinadores no seu equipamento?

Complete seus dados
