A placa central é um componente de altíssima criticidade nos refinadores de disco modernos. Sua função principal é receber a polpa que entra axialmente pelo centro do rotor e redirecioná-la radialmente, de maneira uniforme, para a zona periférica de refino. Clique no ícone ao lado para acessar a página do Simulador de Placas Centrais.
Nossa linha oferece diferentes configurações de aletas (wings) para se adaptar a variados tipos de polpa, consistências e requisitos de fluxo. O portfólio foi desenvolvido para atender aos mais rigorosos padrões da indústria papeleira. Com foco na eficiência energética e na qualidade da polpa, nossas soluções garantem a prevenção de acúmulos no centro do equipamento, maximizando a vida útil do conjunto refinador e reduzindo custos operacionais.

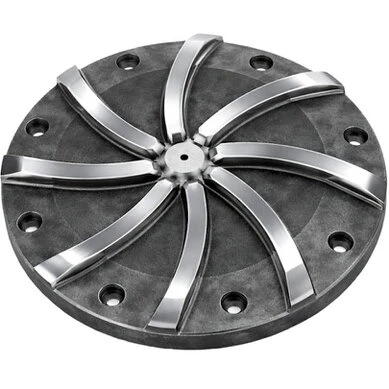

Placa de Fluxo Espiral (Alta Otimização)
Design: Placa circular inteiriça equipada com 8 aletas em formato espiral (swept wings).
Aplicação: Esta é a configuração premium para máxima eficiência hidrodinâmica. O design em espiral acompanha o sentido de rotação, criando uma distribuição radial perfeita e uniforme. Evita drasticamente a cavitação e o acúmulo de material no centro do rotor, sendo excelente para polpas sensíveis que exigem tratamento homogêneo.
Especificações
- Refinador de médio porte; diâmetro 450-610mm (18"-24")
- 8 asas a 45° entre si (acabamento polido)
- 8 × furos de montagem M16
- Aço inoxidável 316L ou liga especial
Características de Fluxo
- Padrão de fluxo espiral centrífugo otimizado
- Alta eficiência de alimentação (design de turbina)
- Redução de turbulência: excelente devido a curvas suaves
- Boa capacidade de autolimpeza
Aplicações Recomendadas
- Polpa termomecânica (TMP/CTMP) de alta consistência (25-35%)
- Refino de fibra longa (madeira macia)
- Aplicações de alta vazão (>100 m³/h)
- Operação contínua 24/7

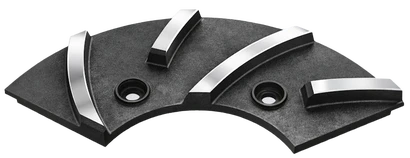

Placa Segmentada com Aletas Curvas
Design: Composta por segmentos (neste caso, um quadrante com três aletas curvas), facilitando o manuseio, a instalação e a substituição parcial em refinadores de grande porte.
Aplicação: Ideal para equipamentos onde a manutenção rápida é crucial. As aletas curvas otimizam o direcionamento do fluxo com transição suave, reduzindo o choque da polpa e o consumo de energia.
Especificações
- Comprimento do arco: ~120-150mm
- Largura: ~80-100mm
- Espessura: ~25-35mm
- Furos de montagem: 2 × M12
Características Operacionais
- Modularidade: Substituição de segmentos individuais
- Resistência ao desgaste: Muito alta (inserções de carboneto)
- Vida útil: 6.000-10.000 horas
- Facilidade de manutenção: Excelente
Aplicações Recomendadas
- Polpa reciclada com contaminantes
- Aplicações de alta abrasão
- Refinadores > 26" onde o peso é crítico
- Operações com manutenção programada frequente

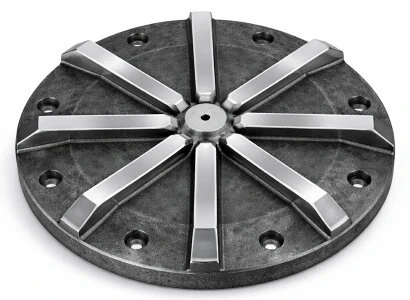

Placa de Distribuição Radial Direta
Design: Placa circular com 8 aletas retas e longas dispostas em formato de raio a partir do centro.
Aplicação: Promove uma aceleração centrífuga imediata e forte. Excelente para expulsar a polpa rapidamente para a periferia. Recomendada para processos de alto fluxo volumétrico onde a velocidade de passagem da polpa é uma prioridade.
Especificações
- Classe do aço: 316L ou equivalente
- Resistência à corrosão: Excelente em ambiente de polpa
- Acabamento: Ra 0,8-1,6 μm (polido)
- Soldabilidade: Boa para reparos
Características Operacionais
- Consistência: 8-15%
- Temperatura: 60-90°C
- Pressão: 2-5 bar
- Rotação: 1.500-2.400 rpm
- Espaçamento recomendado: 1,0-2,0mm
Aplicações Recomendadas
- Refino de Baixa Intensidade (Kraft)
- Adequado para fibras químicas e baixa consistência
- Baixo custo inicial
- Flexibilidade na manutenção
- Plantas piloto e laboratórios
- Refinadores de baixa capacidade (<50 t/dia)
- Aplicações de teste e desenvolvimento
- Operação intermitente

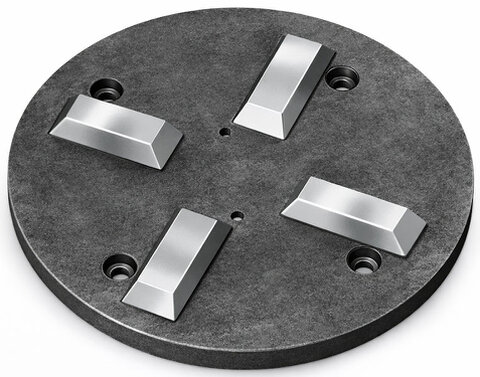

Placa de Aletas Retas e Robustas (Alto Impacto)
Design: Placa circular com 4 aletas retas, curtas e de grande espessura.
Aplicação: Projetada para condições de trabalho pesadas, possivelmente operando com polpas de alta consistência ou materiais que exigem um cisalhamento inicial mais agressivo antes de chegarem à zona de refino. A robustez das aletas garante excepcional resistência ao desgaste mecânico.
Especificações
- Energia específica (kWh/t): 100-150
- Redução do grau de refino (mL CSF): 100-250
- Disponibilidade (%): >93
- Vida útil (horas): 3.000-5.000
Características Operacionais
- Consistência: 3-12%
- Temperatura: 40-70°C
- Pressão: 1-3 bar
- Rotação: 1.800-3.000 rpm
- Abertura recomendada: 1,5-3,0 mm
Aplicações Recomendadas
- Menor custo inicial
- Flexibilidade de manutenção e refino de baixa intensidade (Kraft)
- Adequado para fibras químicas e baixa consistência
- Instalações de pequeno porte
- Simplicidade e custo-benefício
Especificações Técnicas e Dimensionais
Especificações de Peso e Manuseio
Critérios de peso por categoria:
Refinadores de 12" a 26": Segmentos relativamente leves, permitindo o manuseio manual
Refinadores acima de 26": O peso do segmento ultrapassa 9 kg, exigindo equipamento de içamento
Soluções: Desenvolver para reduzir o peso do segmento para menos de 9 kg, facilitando a instalação e a manutenção
Tolerâncias de Fabricação
Controle de Gap ajustável:
- Precisão de 0,1 a 2,0 mm para refino de alta precisão
- Sistema de ajuste de paralelismo das placas com coluna única
- Monitoramento automatizado de vibração para operação estável
Variações de Diâmetro
Tamanhos Padrão Disponíveis:
- 12" a 26" (305mm a 660mm):
- Refinadores de pequeno a médio porte
- Φ450mm, Φ480mm, Φ550mm, Φ600mm são especificações comuns
- usadas em aplicações de menor capacidade e plantas piloto
- 26" a 46" (660mm a 1.168mm):
- Refinadores de grande escala
- Aplicações industriais de alta capacidade
- Exigem sistemas de manuseio especializados devido ao peso
- Acima de 46" (>1.168mm):
- Refinadores de capacidade industrial máxima
- Usados em grandes fábricas de celulose e papel
- Exigem equipamentos de elevação especiais para instalação
Materiais e Propriedades de Fabricação
Propriedades Metalúrgicas Avançadas
Liga ACME Taurus (Exemplo de material avançado):
- Alto teor de carbono e cromo (12%, 18%, 20%, 30% de Cr)
- Microestrutura estável Fe-Cr-C-Mo/V/B
- Matriz complexa de martensita e austenita
- Ciclo de tratamento térmico de 16 a 20 horas para microestrutura otimizada
Materiais Primários
Opções de ligas disponíveis:
- Ferro fundido branco: Material de base tradicional
- Ferro fundido com alto teor de cromo: Resistência superior ao desgaste
- Liga de níquel-cromo: Propriedades equilibradas de resistência e tenacidade
- Aço inoxidável: Aplicações que exigem resistência à corrosão
- Carboneto de tungstênio: Máxima resistência ao desgaste para aplicações severas
Projeto das Aletas e Otimização do Fluxo
Spiral Wing Geometry
Características de Projeto:
- Formato em Arco/Espiral: Direção de fluxo radial otimizada
- Ângulo de Inclinação: Calculado para minimizar a turbulência
- Aberturas para Vapor: Permitem o fluxo de vapor em direção oposta à rotação
- Perfil Logarítmico: Alguns projetos utilizam barras em espiral logarítmica para distribuição uniforme
Aplicações Industriais por Tipo de Polpa
Polpa Termomecânica (TMP/CTMP)
Características específicas:
- Refino em alta consistência: 25-35%
- Temperatura elevada: 120-180 °C
- Pressão de operação: 4-8 bar
- Energia específica: 1.800-3.000 kWh/t
Celulose Química (Kraft)
Parâmetros operacionais:
- Consistência: 8-15%
- Aplicação no refino de polpa kraft branqueada e não branqueada
- Foco no desenvolvimento de propriedades de resistência
Papel Reciclado
Aplicações especializadas:
- Refino de fibras secundárias
- Remoção de contaminantes
- Melhoria das propriedades de ligação
- Consistência típica: 3-6%
Manutenção e Vida Útil Operacional
Indicadores de Desgaste
Monitoramento operacional:
- Aumento do consumo específico de energia
- Redução da qualidade da polpa (grau de drenabilidade/freeness, resistência)
- Vibração excessiva do refinador
- Temperatura elevada dos mancais
Intervalos de Manutenção
Cronograma típico:
- Inspeção visual: A cada 500 a 1.000 horas de operação
- Substituição de segmentos: 2.000 a 8.000 horas, dependendo da aplicação
- Revisão geral completa: 12.000 a 20.000 horas ou anualmente
Estratégias de Manutenção Preditiva
Tecnologias Emergentes:
- Análise de vibração em tempo real
- Monitoramento de temperatura por infravermelho
- Análise de tendências de consumo de energia
- Sistemas automatizados de controle de consistência
Principais Recomendações
- Seleção de Material: Priorize ligas de alto cromo para aplicações de alta intensidade.
- Projeto de Fluxo: Implemente tecnologias avançadas de alimentação para otimização de energia.
- Manutenção Preditiva: Adote sistemas de monitoramento contínuo para maximizar a vida útil.
- Fornecedor Estratégico: Estabeleça parcerias com fabricantes que oferecem suporte técnico abrangente.
Perguntas Frequentes
Dados de campo indicam uma vida útil de 10% a 20% maior em relação à referência, dependendo dos níveis de cinzas e sílica e das configurações.
A progressão de sulcos autolimpantes e os relevos, mantêm o fluxo e limitam o acúmulo de finos.
Testes indicam um aumento de 8 a 15% na vazão mássica (t/h) com consumo específico de energia (kWh/t) comparável, mediante a manutenção do SEL e a otimização da diluição.
As trocas são planejadas pela profundidade de desgaste e KPIs; muitas usinas estendem os intervalos em 10–20%.
