O Moinho de Pinos a Rotor é uma solução avançada de moagem centrífuga de alta eficiência, projetada especificamente para a redução granulométrica de materiais friáveis, alcançando desempenho ideal com substâncias que possuem dureza máxima de 3 na escala Mohs.
Utilizando uma combinação única de força centrífuga e impacto mecânico, este equipamento inovador garante a redução consistente do tamanho das partículas, mantendo a integridade do material. Ideal para uma ampla variedade de aplicações em diversos setores industriais, o Moinho de Pinos a Rotor destaca-se por sua confiabilidade, eficiência e capacidade de entregar resultados precisos, tornando-se uma ferramenta essencial para qualquer operação focada em moagem fina e otimização de granulometria.

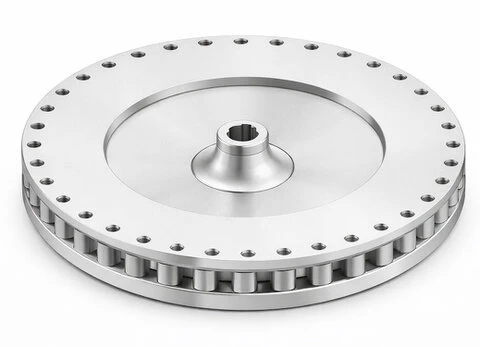

Placa de Fluxo Espiral (Alta Otimização)
PRME SS316
Corrosion Resistance Excellent |
Hardness 200-250 HB |
Surface Finish 0.6-0.8 μm Ra |
Food Grade Quality FDA Approved |
Wear Resistance High |
Alternativas: |
Corrosion Resistance SS304 (Good) |
Hardness TC4 (300+ HB) |
Surface Finish 0.4-1.2 μm Ra |
Food Grade Quality Variable |
Wear Resistance Very High (TC4) |
Design
Placa circular inteiriça equipada com 8 aletas em formato espiral (swept wings). Esta é a configuração premium para máxima eficiência hidrodinâmica. O design em espiral acompanha o sentido de rotação, criando uma distribuição radial perfeita e uniforme. Evita drasticamente a cavitação e o acúmulo de material no centro do rotor, sendo excelente para polpas sensíveis que exigem tratamento homogêneo.
Aplicações Recomendadas
- Extração de Amido: Processamento de Milho, Batata e Leguminosas
- Indústria Farmacêutica
- Moagem de pimenta, canela, cúrcuma
- Refino e densificação do açúcar
- Farinha e produtos derivados
Características Técnicas
- Aço inoxidável SS316 com acabamento polido (Ra 0,6-0,8 μm)
- Centragem com acabamento espelhado e pinos distribuídos uniformemente
- Padrão de pinos radiais para máxima eficiência de moagem
- Sistema de fixação na circunferência externa
- Usinagem de alta precisão com tolerâncias rigorosas
Características de Fluxo
- Desgaste do pino > 20% do comprimento original
- Desbalanceamento > 0,5 mm/s de vibração
- Rachaduras visíveis no cubo ou pinos
- Perda de eficiência de moagem > 15%
Dimensões e Configurações Padronizadas
1. Rotores de Laboratório
- Diameter: 50-100 mm
- Number of Pins: 12-24 units
- Speed: 3,000-10,000 RPM
- Application: Testing and development
2. Rotores Industriais
- Diameter: 200-600 mm
- Number of Pins: 36-120 units
- Speed: 1,500-6,000 RPM
- Capacity: 50-5,000 kg/h
Parâmetros Operacionais Críticos
1. Operating Speeds
- Henry Simon HSSPM: 3,000-5,500 RPM ¹
- DP Pulveriser UNIVA: Variable speed up to 250 m/s tip speed
- Hosokawa Mikro UMP: Optimized for fineness up to 35 μm
2. Manufacturing Tolerances
- Diameter: ±0.0005" (±0.013 mm)
- Dynamic Balancing: Grade G-2.5 per ISO 1940/1
- Concentricity: ±0.002" (±0.05 mm)
Preditor de Vida Útil do Rotor Pin Mill
Simulação preditiva de desgaste de pinos e estimativa de vida útil com base na dureza do material (Escala Mohs) e liga metalúrgica.
1
Parâmetros de Operação
0h (Novo)
6.000h
12.000h
Desgaste Estimado dos Pinos:
10.8%
0%
15% (Atenção)
20% (Substituir)
Status: Operação dentro da faixa normal.
2
Curva de Vida Útil e Projeção
Acompanhamento da degradação dos pinos em relação à linha vermelha crítica de 20% (limite para substituição).
Manutenção e Vida Útil do Rotor
Intervalos de Manutenção Recomendados - Inspeção Visual
- Frequência: Semanal
- Verificações: Desgaste do pino, rachaduras, desequilíbrio.
Critérios para Substituição do Rotor
- Desgaste dos pinos > 20% do comprimento original
- Perda de eficiência de moagem > 15%
- Desbalanceamento > 0,5 mm/s (vibração)
- Trincas visíveis no cubo ou nos pinos
Vida Útil Esperada
- Aplicações Alimentares: 3-5 anos
- Processamento de Amido: 2-4 anos
- Materiais Abrasivos: 1-2 anos
- Farmacêutico (baixo volume): 5-8 anos
Manutenção Preventiva
- Lubrificação: 48-200 horas (dependendo do regime de operação)
- Balanceamento: A cada 6 meses ou 2.000 horas
- Substituição de Pinos: 6-12 meses (dependendo do material processado)
Principais Recomendações
- O material SS316 oferece o melhor equilíbrio entre resistência à corrosão, qualidade alimentícia e custo para a maioria das aplicações industriais.
- Configuração de Pinos: O número e a disposição dos pinos devem ser otimizados para cada aplicação específica, considerando o material a ser processado e a finura desejada.
- Manutenção Preventiva: Crítica para maximizar a vida útil e manter a eficiência operacional, especialmente em aplicações contínuas.
Recomendações para Engenheiros de Processo
- Seleção de Fornecedores: Priorizar fabricantes com experiência comprovada na aplicação específica
- Especificação de Materiais: SS316 para aplicações alimentícias/farmacêuticas, considerar TC4 para materiais altamente abrasivos
- Programa de Manutenção: Implementar monitoramento de vibrações e inspeções regulares
- Peças de Reposição: Manter um estoque de rotores de reposição para minimizar o tempo de inatividade
Critérios Críticos para Substituição do Rotor (Norma Prometals)
- Desgaste dos Pinos: Redução do diâmetro/comprimento superior a 20% do nominal.
- Dureza do Material: Operação estritamente limitada a substâncias de no máximo 3.0 Mohs.
- Balanceamento ISO: Reposições e revisões devem manter padrão ISO 1940/1 Grau G-2.5.
