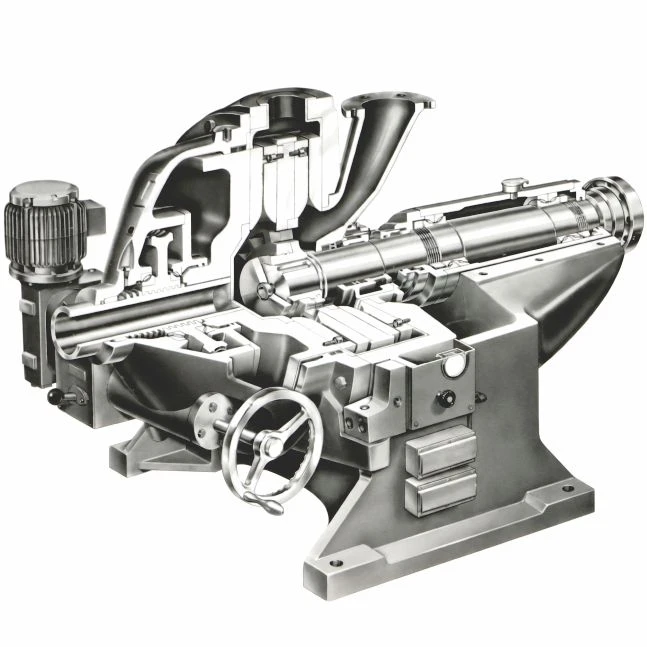

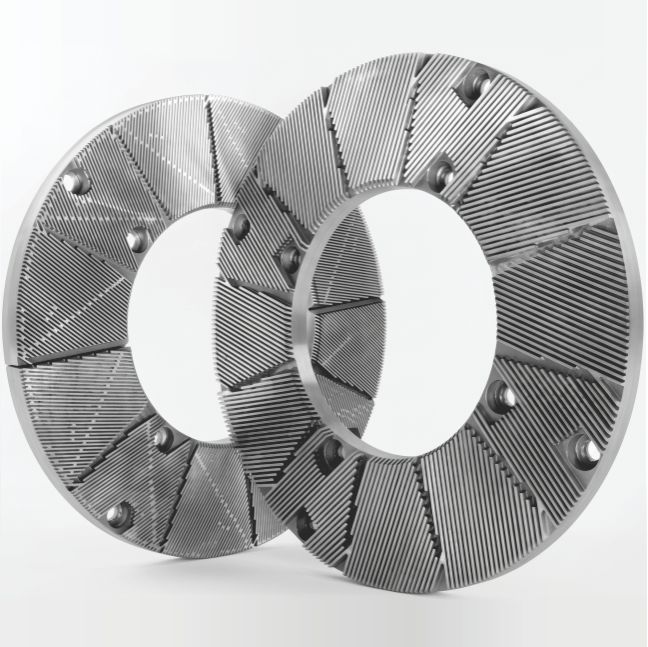

Na indústria de papel e celulose (preparação de massa), o disco refinador (também chamado de placa refinadora ou guarnição de refino) é o componente responsável por tratar mecanicamente as fibras de celulose em suspensão dentro de refinadores de disco simples, disco duplo (DD), tri-disco (RTD) ou refinadores cônicos.
As barras (lâminas) e ranhuras (canais hídricos) dos discos rotores e estatores comprimem e cisalham as fibras (fibrilação interna e externa), tornando-as mais flexíveis para ampliar as ligações inter-fibras por pontes de hidrogênio, controlar a drenabilidade (°SR / Freeness) e gerar um papel com maior resistência à tração, rasgo e estouro.
Fabricamos discos de baixa consistência (LC, 3% a 6%) e alta consistência (HC / TMP / MDF, >30%). Podem ser fornecidos em peças únicas (discos inteiriços de 12 a 54 polegadas) ou em segmentos de refinação intercambiáveis (até 72 e 82 polegadas) projetados para facilitar a manutenção e reduzir o tempo de parada.
Fundidos em fornos de indução e usinados em CNC a partir de ligas especiais de aço inoxidável martensítico e duplex tratado termicamente (TRITAN / NANOAX), ferro fundido branco ao alto cromo com carbonetos M7C3 (PEGASUS / TAITAN, 62–63 HRC) e matrizes tenazes (GAIA / CERES) para máxima resistência à abrasão por sílica e à cavitação.
Os engenheiros de processo utilizam o Fator C de Kerekes e a Carga Específica de Borda (SEL) para desenhar e selecionar a geometria de discos refinadores ideal para cada tipo de fibra:
Calcule o Fator C de Kerekes, o número de impactos (N) e a severidade (I) da geometria dos seus discos:
Simulador do Fator C de Kerekes →O parque industrial global de processamento de massa celulósica está ancorado no legado de engenharia de corporações clássicas fundadas nos Estados Unidos e na Europa. Através de sucessivas fusões e evoluções metalúrgicas, os conjuntos de discos refinadores e segmentos intercambiáveis atingiram patamares de precisão hidrodinâmica e resistência microestrutural superiores aos consumíveis originais.
Selecione o modelo do seu refinador e o tipo de matéria-prima para obter a recomendação exata da liga e geometria.
Justificativa técnica detalhada sobre a escolha da liga, resistência microestrutural e compatibilidade com o refinador selecionado.
Filtre por tipo ou busque pelo modelo de refinador da sua fábrica (inclui linhas clássicas e conversões OEM)
Nenhum modelo encontrado para os critérios informados.
Tente buscar por outro diâmetro, série ou clique abaixo para limpar os filtros.
Variação de tamanhos de discos de refinação cobrindo operações desde pequenos moinhos até plantas gigantescas de MDF/TMP
Análise do Gráfico: A Prometals produz segmentos e discos monolíticos ou seccionados cobrindo todas as faixas dimensionais, desde unidades compactas de 12" até colossos de 72"+ e modelos cônicos de baixa e alta consistência (incluindo rotores/estatores Jilhavara Conflo® e discos duplos contrarrotativos C.E. Bauer / Sprout-Bauer).
Clique em "Cotar" em qualquer cartão da Matriz acima ou selecione o equipamento abaixo para enviar seu pedido técnico via WhatsApp ou E-mail.

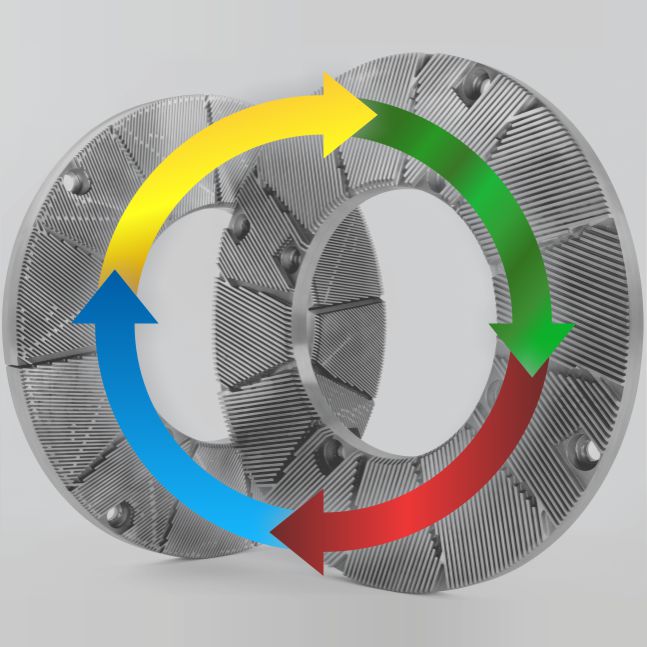

Calcule a economia anual gerada pela extensão de vida útil dos discos refinadores e redução da potência inercial a vazio (no-load). Neste simulador, ROI representa o ganho financeiro direto e a economia anual gerada ao utilizar os discos Prometals, enquanto o TCO (Custo Total de Propriedade) demonstra a redução acumulada de gastos em substituições ao longo de 3 anos.
Comparativo entre manutenções sucessivas com peças OEM originais versus a linha Prometals.
Linhas desenvolvidas com controle microestrutural avançado para superar a durabilidade e o desempenho dos consumíveis OEM originais

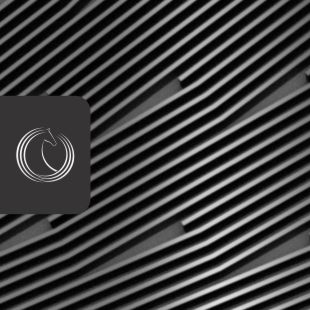

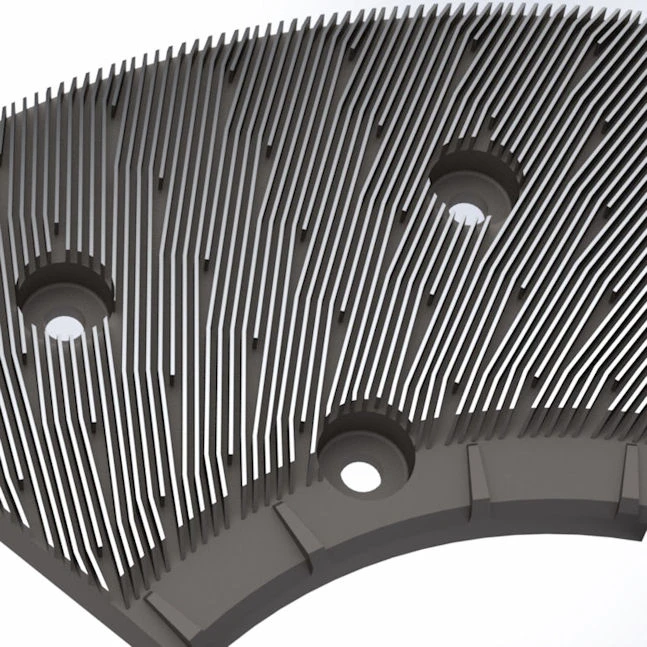

O cavalo de batalha dos discos refinadores. Liga de aço imune à sílica de OCC e cavitação, com design Venturi.

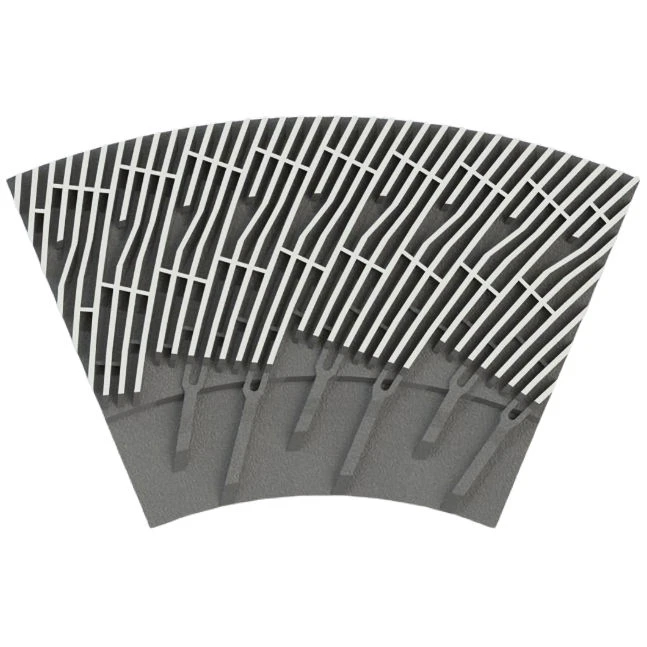

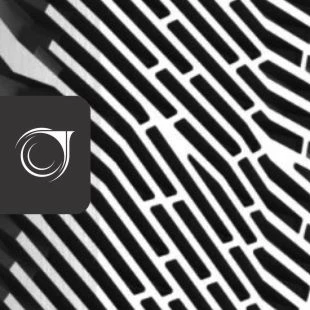

Desempenho colossal sob vapor superaquecido, alta pressão e choques abrasivos intensos na desfibragem de madeira.

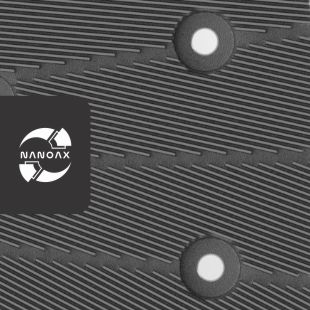

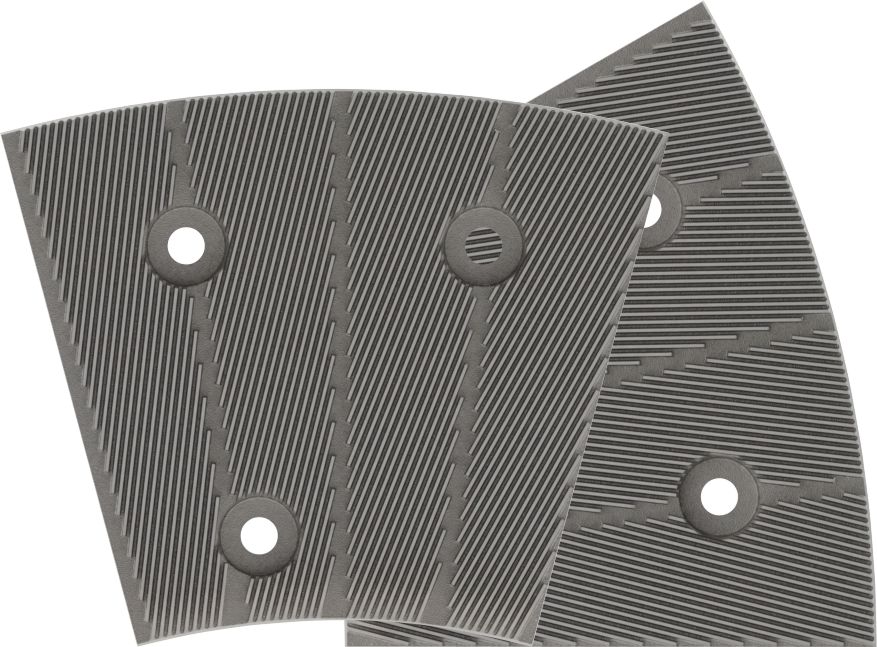

Tolerâncias axiais microscópicas e larguras de barra de 1,2 mm a 2,4 mm para refinação em Baixa Consistência, promovendo pontes de hidrogênio sem cortar a fibra.

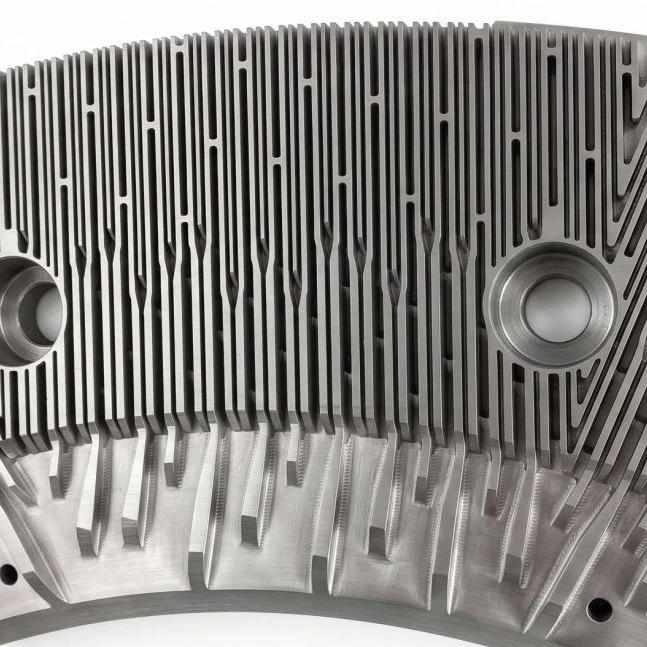

Aço inoxidável de alta pureza com perfis de corte em cunha otimizados para turbulência zero e polpa limpa.

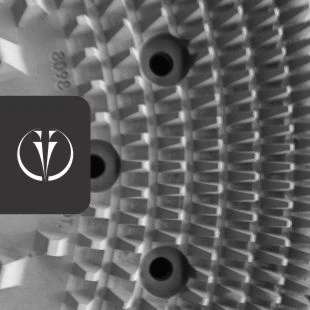

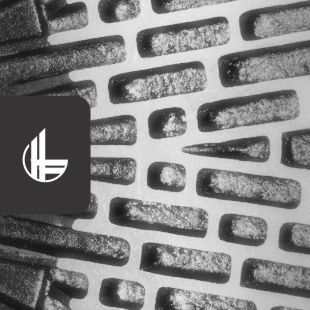

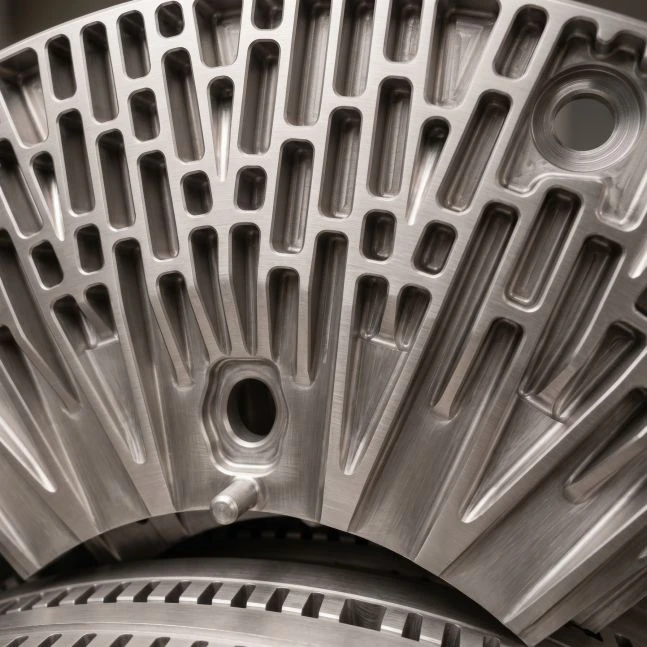

Matriz dúctil de extrema tenacidade projetada para absorver impactos severos e contaminantes incompressíveis.

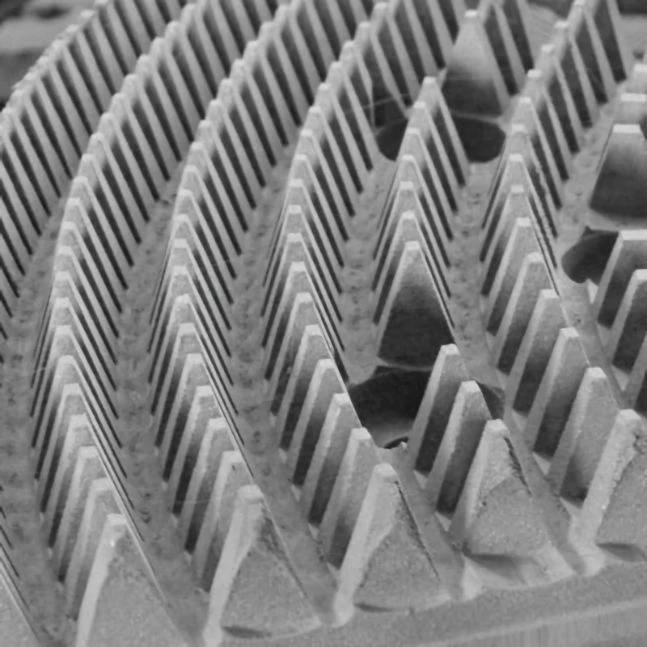

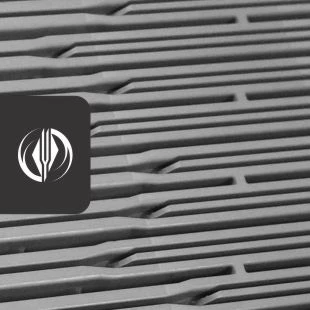

Formulação topológica e metalúrgica dedicada à lixiviação e liberação hídrica de amidos sem esmagamento molecular.
Seja você da indústria de papel e celulose, madeira recondicionada ou amido, nossas soluções avançadas de refino são personalizadas através de Design para Manufatura para atender às suas necessidades específicas.
Avaliação comparativa de propriedades tribológicas e mecânicas entre as principais linhas.
Análise do Gráfico: A linha PEGASUS equilibra resistência à cavitação e abrasão para uso geral em massas mistas. A NANOAX foca na fibrilação fina micrométrica, enquanto a TAITAN é dimensionada para altas temperaturas e pressões em MDF/TMP.
Avaliação de Custo dos Discos Refinadores por Tonelada: A troca de discos refinadores é uma despesa operacional inevitável. O design avançado das barras e a geometria exata das ranhuras (ou canais hídricos) reduzem a energia consumida por tonelada produzida e duram mais tempo, otimizando simultaneamente o orçamento de consumíveis e o custo de energia elétrica (OPEX).
Dias em operação
0
Produtividade (Ton/Dia)
0
Custo Diário
$0.00
Custo Específico / Ton
$0.00
Envie os dados por e-mail ou solicite um contato direto por WhatsApp. Se preferir, preencha e envie o formulário abaixo com os seus dados para enviarmos as melhores soluções para a sua operação.
Envie-nos os dados do ciclo de vida do disco refinador para receber uma proposta otimizada.
Sumário da Análise:
Nossa equipe de engenharia analisará os dados do ciclo de vida útil e entrará em contato com você em breve.
— Impulsione a eficiência com ferramentas operacionais e cálculos precisos —
A meta operacional básica para praticamente todas as linhas de refinação.
Ajuste o refinador e monitore a transferência líquida de energia em tempo real.
Uma modelagem matemática muito mais precisa do número e severidade de impactos no refino.

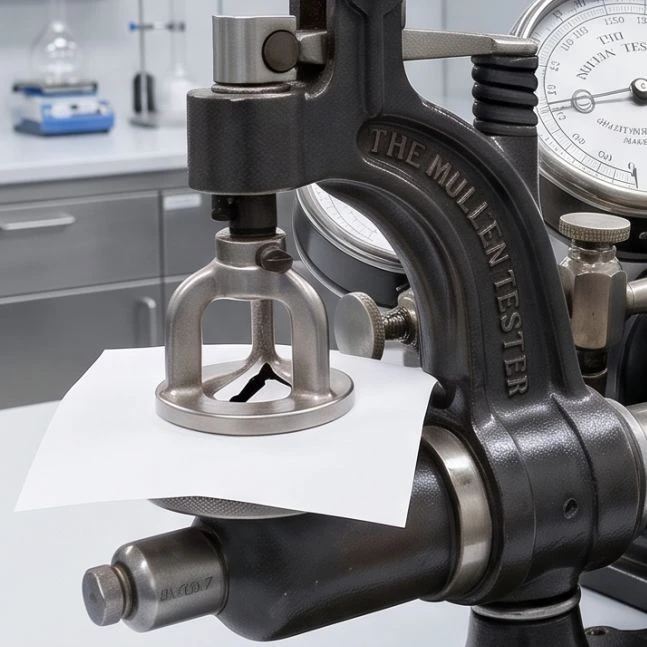

Índice SCT — Avalie a Tração, o Estouro e o Rasgo (TER) da folha.
Solicite e obtenha indicadores de custo específico por tonelada e produtividade.

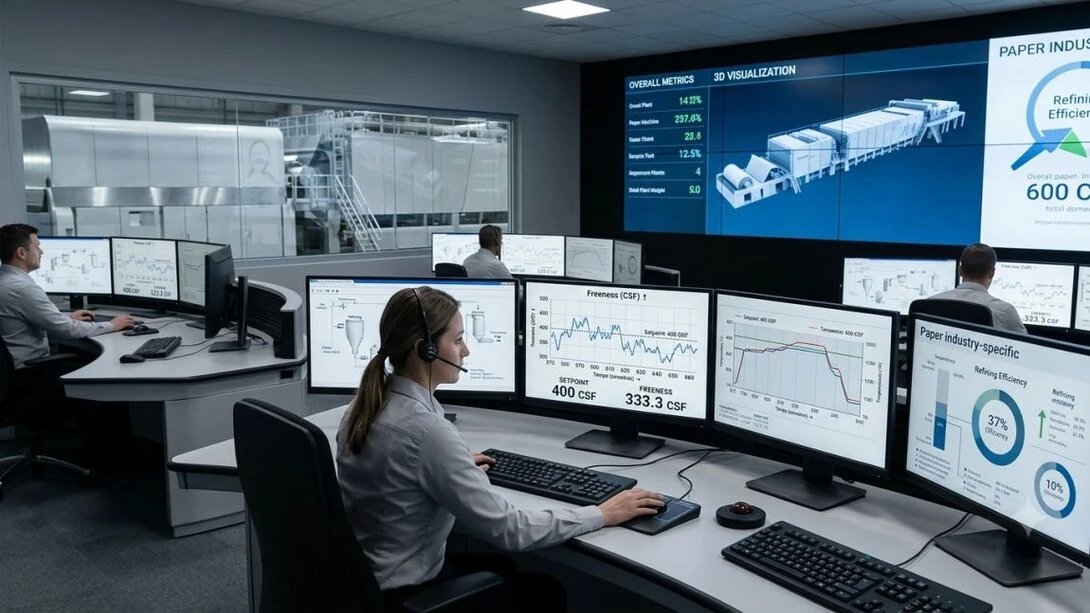

O desafio de manter o índice de drenagem da polpa constante ao longo do ciclo.
AC (HICO) permite uma transferência de energia mais eficiente na desfibragem.
Ajuste a abertura (GAP) e a vazão para máxima liberação de amido.

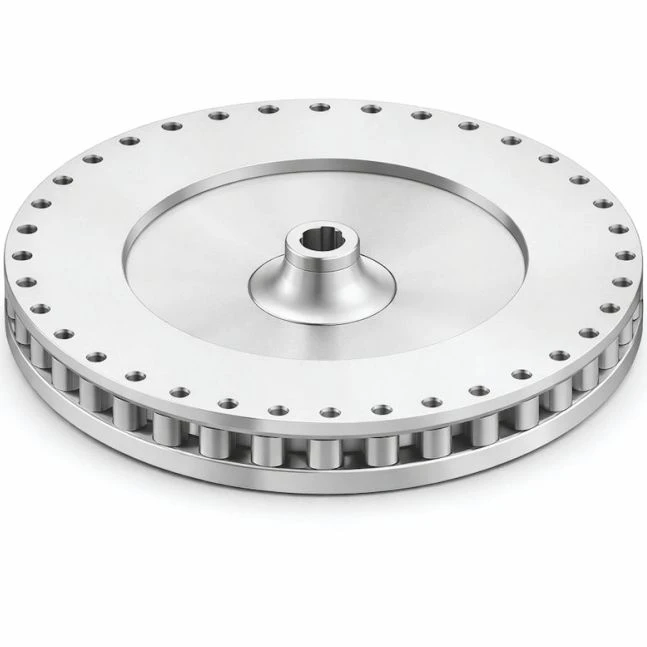

Preditor de Vida Útil e desgaste para Rotores de Pinos (Pin Mill).
