Objetivos e Desafios Centrais da Engenharia

A Prometals apresenta um ecossistema de soluções que integra o projeto mecânico, a seleção metalúrgica e a consultoria de aplicação.

Maximizar a Fibrilação

Induzir microfibrilas internas e externas na superfície da fibra para aumentar a área de ligação.

Otimização de Energia

Reduzindo o consumo específico de energia (kWh/t) enquanto atinge o índice de tenacidade alvo do papel.

Minimizar o Corte Indesejável

Preservar o comprimento da fibra para manter a resistência ao rasgo, a menos que seja especificamente necessário para a formação.

Resistência ao Desgaste

Manter a afiação da barra ao longo de períodos operacionais prolongados em condições altamente abrasivas.

Modelos Matemáticos

Ao transitar de peças metálicas rudimentares para moinhos de refino de precisão, a comunidade científica do papel desenvolveu modelos matemáticos abrangentes para quantificar as forças exercidas sobre a suspensão fibrosa. Essas estruturas teóricas estão diretamente incorporadas ao design geométrico dos discos refinadores Prometals, estabelecendo a largura exata da barra, a profundidade do canal de hidratação e a configuração angular necessárias para graus específicos de polpa.

Energia Específica: Kerekes Fator C

A ponte matemática entre a potência aplicada, a energia específica e a forma como a fibra recebe essa energia.

Fator C - Kerekes

Controle de Energia Específica

Transforme a refinação de celulose de uma operação baseada em intuição para uma ciência exata.

Simulador SEC

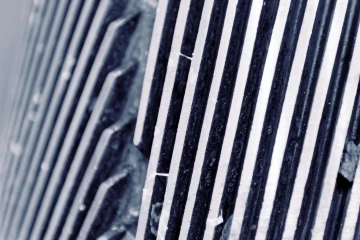

SEL: Carga Específica de Borda

A razão entre a energia efetivamente aplicada e o comprimento total das bordas das barras que se cruzam.

Simulador SEL / SSL

MEL: Carga Marginal Modificada

Conectando parâmetros operacionais da máquina às propriedades finais do papel.

Simulador MEL

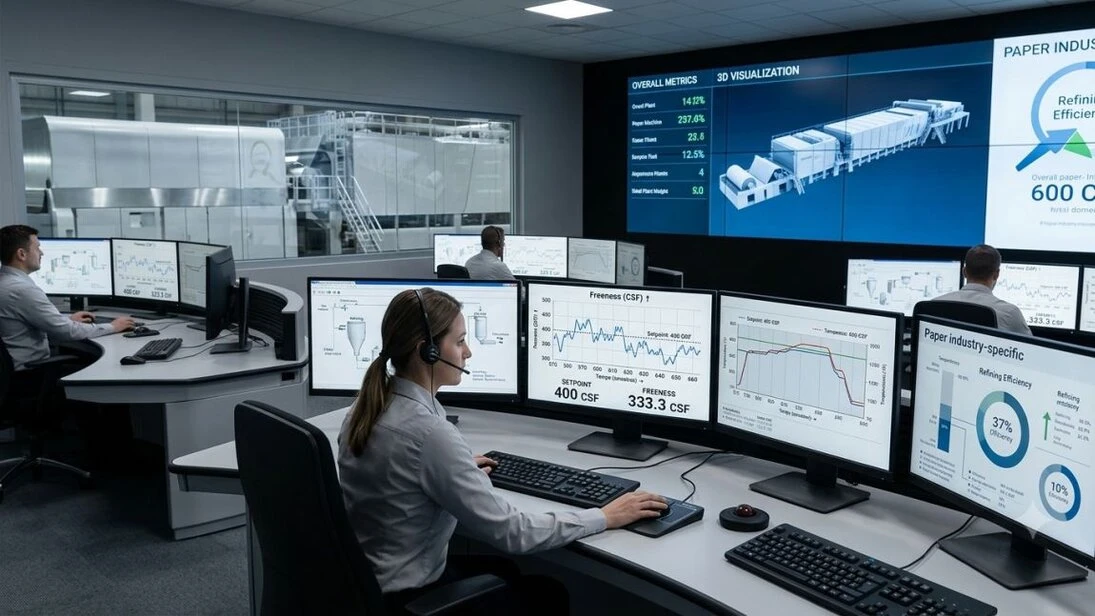

Capacidade de Drenagem da Polpa

Freeness, também chamado de índice de drenagem da polpa é a principal variável de qualidade na refinação de celulose.

Freeness

Compressão de Curso Curto (SCT)

Ensaios de Resistência Mecânica em Papel

Ensaios SCT

Os Cinco Eixos de Desempenho

Na engenharia de conjuntos refinadores planos, não existe uma única geometria 'perfeita'. Toda alteração de design requer um comprometimento fundamental. A Matriz de Comprometimento de Performance utiliza um gráfico de radar para mapear visualmente esses comprometimentos inevitáveis, permitindo que engenheiros avaliem como diferentes configurações de áreas refinadoras se comportarão sob condições operacionais. Ao mapear cinco variáveis críticas de desempenho, a matriz ilustra por que o design geométrico deve ser meticulosamente adaptado à matéria-prima específica (madeira dura versus madeira macia) e à classificação do papel desejado.

O gráfico avalia a geometria do disco em relação aos seguintes parâmetros operacionais:

Capacidade Hidráulica: Indica o volume de suspensão de polpa que pode passar efetivamente pelos canais hídricos do disco refinador. Padrões com canais hídricos mais largos e profundos apresentam menos resistência ao fluxo da massa, oferecendo assim maior capacidade hidráulica e prevenindo o estrangulamento do refino.

Fibrilação: Enquanto objetivo prioritário do refino, refere-se ao desenrolar suave e à 'escovação' das paredes das fibras, o que cria microfibrilas. Isso aumenta vastamente a área de superfície para a ligação de hidrogênio sem destruir a integridade estrutural da fibra.

Eficiência Energética: Este eixo representa quão efetivamente a energia elétrica consumida pelo motor do refinador é convertida em trabalho mecânico útil nas fibras, em vez de ser desperdiçada como calor ou fricção hidráulica turbulenta.

Resistência ao Desgaste: Uma medida da durabilidade física do moinho. Os discos operam em um ambiente altamente abrasivo. Designs robustos com barras mais grossas são intrinsecamente mais resistentes ao arredondamento e ao choque, prolongando assim a vida útil operacional.

Corte da Fibra: O corte severo ou encurtamento das fibras de celulose. Embora o corte excessivo seja geralmente prejudicial à resistência ao rasgo do papel (a integridade física da rede), um grau controlado de corte é às vezes necessário para requisitos específicos de formação.

Matriz Trade-Off de Desempenho

Em última análise, a matriz reforça visualmente que a seleção de um disco de refino é um exercício de equilíbrio entre forças opostas. Os engenheiros devem identificar o perfil geométrico exato que maximize o tratamento desejado das fibras, mantendo, ao mesmo tempo, parâmetros aceitáveis de vazão, consumo de energia e vida útil para manutenção.

Anatomia e Geometria do Perfil de um Disco Refinador

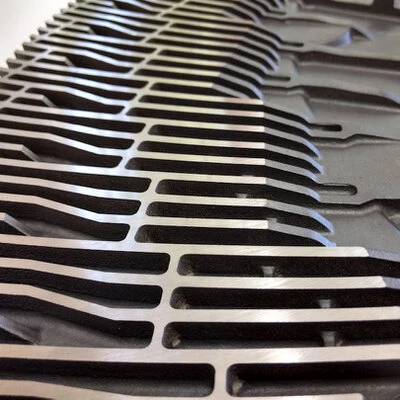

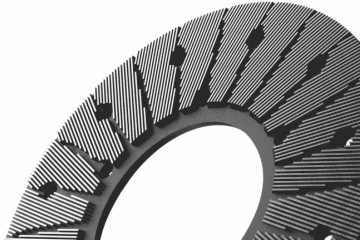

A superfície de um disco refinador consiste na alternância de barras e ranhuras. A largura, o ângulo e a profundidade precisos desses elementos determinam a Carga Específica de Borda (SEL) — a intensidade dos impactos sobre as fibras.

Fibras de madeira de folhosas (curtas e finas) requerem barras finasas e ranhuras estreitas para garantir uma fibrilação adequada sem corte excessivo.

Fibras de madeira de coníferas (longas e robustas) requerem barras mais largas e resistentes para suportar intensidades de refino mais elevadas.

Padrão Interativo

Espessura da Barra

Espessura da Ranhura

Comprimento da borda (CEL)

Efeito Primário

Simulador de Coarseness e Propriedades do Papel

Embora signifique "aspereza", coarseness é a principal medida indireta para avaliar a espessura da parede celular de uma fibra. Definido como a massa da fibra por unidade de comprimento, comumente é expresso em mg/100m ou kg/m.

Baixo Coarseness (Paredes Finas): São fibras altamente flexíveis, típicas de madeiras duras (folhosas, como o Eucalipto). Durante a secagem e prensagem, elas colapsam e se achatam como fitas, criando uma rede estrutural muito densa. O resultado é um papel liso, de excelente opacidade e alta resistência à tração — propriedades essenciais para papéis de imprimir e escrever.

Alto Coarseness (Paredes Espessas): São fibras rígidas e tubulares, típicas de madeiras macias (coníferas, como o Pinus). Por terem paredes grossas, elas resistem ao colapso e mantêm o formato cilíndrico. Isso cria grandes espaços vazios no interior da folha, gerando um papel poroso, volumoso (high bulk) e com altíssima resistência ao rasgo — o perfil ideal para papelão e embalagens.

Ajuste o controle deslizante para ver como a espessura da parede da fibra (coarseness) afeta a estrutura física e as resistências finais do papel. Como o Fator C calcula a intensidade exata de impacto mecânico por fibra, ele exige que o operador faça ajustes diretos baseados no coarseness da madeira que está sendo processada.

Metalurgia e Materiais

Seleção de ligas metálicas para resistência ao desgaste e eficiência operacional prolongada.

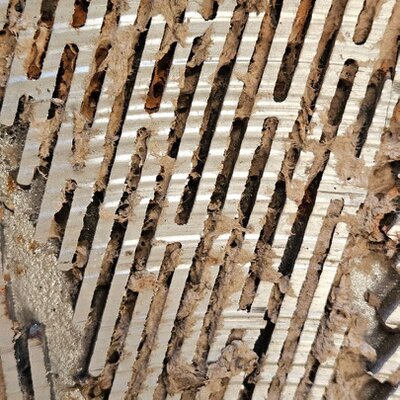

No interior de um refinador, o ambiente é extremamente agressivo; caracterizado por altas pressões hidráulicas, contaminantes abrasivos (areia, partículas granulares) e condições químicas corrosivas. A escolha da liga metálica determina a vida útil do disco e sua capacidade de manter uma borda de ataque afiada. Uma borda arredondada desperdiça energia na forma de calor, em vez de realizar trabalho mecânico útil.

Simultaneamente, restrições ambientais e metalúrgicas severas foram decisivamente superadas por meio da formulação extremamente precisa de ferros fundidos brancos com alto teor de cromo (HCWCI) e aços inoxidáveis martensíticos de alta liga. Ao equilibrar cuidadosa e cientificamente as razões críticas Cr/C e utilizar elementos-traço como vanádio e terras raras, os metalurgistas criaram ligas capazes de suportar o sinergismo severo e altamente destrutivo de erosão-corrosão em polpas ácidas, resistindo, ao mesmo tempo, à abrasão de três corpos.

O refino da polpa exige um equilíbrio rigoroso entre o desenvolvimento das fibras e a energia específica. As fábricas buscam estabilizar o CSF, evitar o super-refino e prolongar a vida útil das peças, enquanto mitigam danos causados por areia/contaminantes.

Desenvolvimento de fibra vs. energia: alcançar a área de ligação alvo com o menor kWh/t.
Controle e estabilidade do CSF: reduzir a variabilidade entre turnos e mudanças de fornecimento.
Gestão de desgaste: vida útil previsível do disco refinador e intervalo consistente ao longo do serviço.
Tolerância à contaminação: geometrias e ligas que resistem à areia e metais indesejados.

Objetivos e Desafios Centrais da Engenharia

Maximizar a Fibrilação

Otimização de Energia

Minimizar o Corte Indesejável

Resistência ao Desgaste

Qual é o segmento de papel ou celulose da sua produção?

Qual é o seu principal objetivo estratégico para os novos discos refinadores?

Qual é a predominância da sua matéria-prima (morfologia da fibra)?

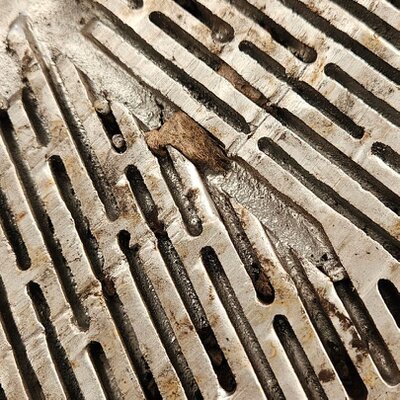

Como você descreve a limpeza e a abrasividade da sua massa atual?
