O REFINO AVANÇADO
A premissa central na engenharia do refino de alto desempenho é reconhecer que a variabilidade biológica e química da matéria-prima exige perfis de energia diametralmente opostos. Desenvolver discos refinadores de alto desempenho requer uma abordagem multidimensional que equilibre a integridade metalúrgica com um design geométrico preciso.
Ao desenvolver uma estrutura verdadeiramente "para todas as aplicações", o foco deve mudar da produção em massa para um modelo de engenharia modular e específico para a aplicação. A variabilidade da matéria-prima exige soluções precisas. Ou seja, o projeto do disco refinador que sua engenharia vai orçar depende inteiramente da morfologia da fibra e se o objetivo é fibrilar ou preservar (não cortar).
Qual é a principal categoria de fibra (morfologia) processada na sua linha?
Fibras Curtas / Madeira Dura (ex: Eucalipto, Bétula).
Fibras Longas / Madeira Macia (ex: Pinho, Abeto).
Polpa Mecânica (Moagem física / TMP).
Fibra Secundária / Reciclada (Aparas, OCC).
Qual é o seu objetivo prioritário no desenvolvimento físico da fibra?
Maximizar a Fibrilação (Aumentar a área de ligação e índice de tração).
Minimizar o Corte Indesejável (Preservar resistência ao rasgo)
Otimização Extrema de Energia (Reduzir consumo específico - kWh/t)
Qual o maior desafio de controle e desgaste na sua operação atual?

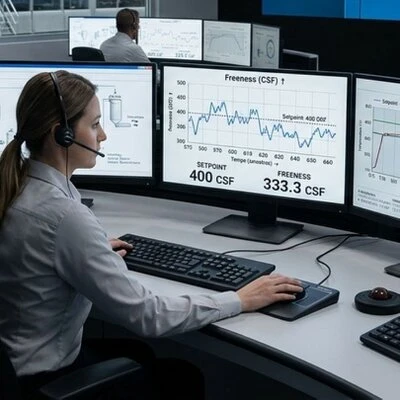

Variabilidade no controle do Freeness (CSF / SR).

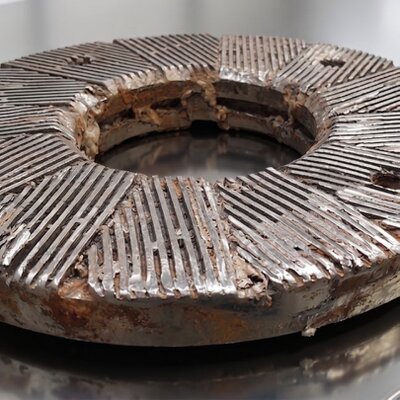

Desgaste rápido / Perda de afiação das barras (Condições abrasivas).
Danos nos discos, causados por contaminantes (areia, metais).
Em qual ambiente de consistência o conjunto refinador irá operar?

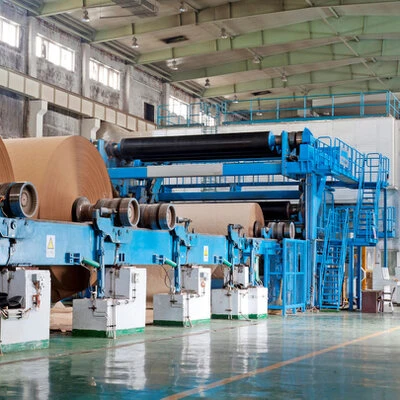

Baixa Consistência (2% a 8% - Papel, Embalagens).

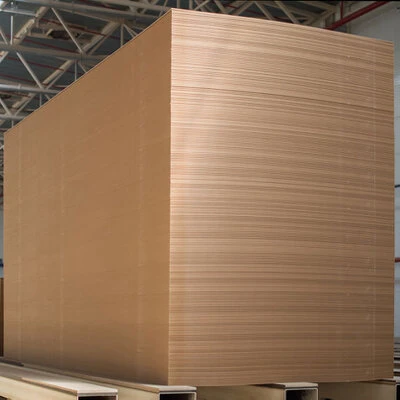

Alta Consistência / Pressurizado (Acima de 8% - MDF, HDF, TMP).

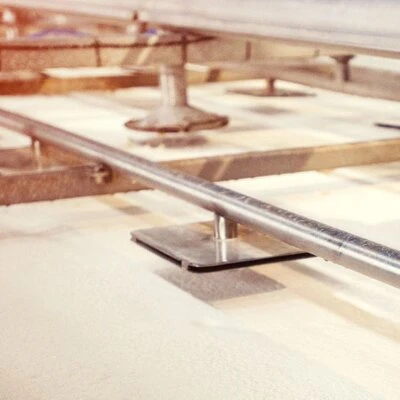

Aplicações Diferenciadas (Amido, Fibras Agrícolas, etc.).
Para que nossa engenharia possa formular a proposta técnica e o design de liga ideais para o seu processo, selecione as imagens que melhor representam a sua realidade operacional.
Categorias de Fibras
A premissa central do conteúdo é que a "variabilidade biológica e química da matéria-prima exige perfis de energia diametralmente opostos".
As fibras celulósicas industriais são categorizadas em quatro amplos espectros. O tratamento de cada categoria dita a macro e microgeometria do disco refinador. Estas imagens são micrografias eletrônicas de varredura, proporcionando uma visão detalhada da morfologia da fibra.
A Eficácia do Conjunto Refinador: Uma Análise Detalhada
Indicadores de Desempenho - KPIs
1
Modelos Probabilísticos
Como a teoria inflencia o design geométrico das barras e ranhuras.
2
Energia Específica Líquida
Energia consumida especificamente para o desenvolvimento de fibras (kWh/t).
3
Vida Útil
Geralmente medida em horas de operação ou toneladas produzidas.

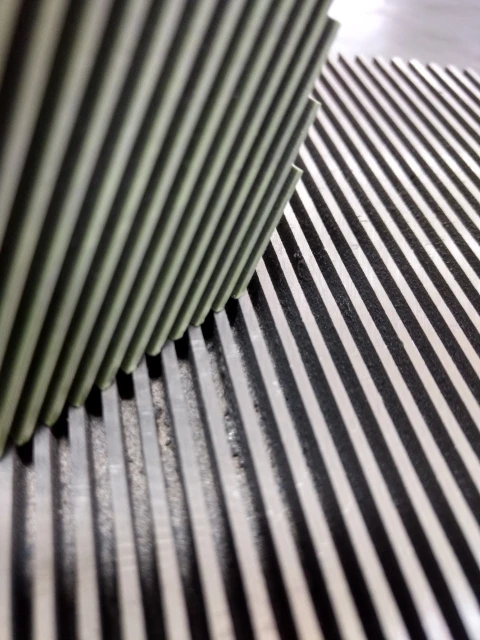

Anatomia e Geometria da Área Refinadora

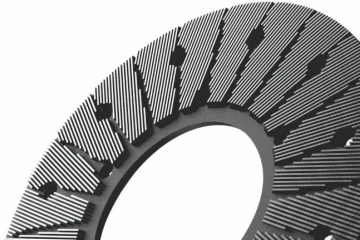

A configuração da geometria determina a capacidade hidráulica e o tipo de tratamento da fibra. Discos com barras finas maximizam o comprimento da borda de corte (CEL), ideal para fibras curtas. Barras largas favorecem a fibrilação e o desenvolvimento de resistência.
Diferença entre Geometria e Área Refinadora
A geometria refere-se ao design e formato físico do disco (ângulo das barras, perfil das ranhuras ou canais hídrofibrosos), que determina a dinâmica dos fluidos e o tipo de tratamento (como o efeito Venturi). A área refinadora é a medida quantitativa da superfície de contato (topo das barras) efetivamente disponível para trabalhar a fibra. Em resumo: a geometria dita como a fibra será tratada, enquanto a área refinadora determina a capacidade e intensidade desse tratamento.
Ciência dos Materiais e Ligas
A metalurgia moderna busca o equilíbrio impossível: dureza extrema para resistir ao desgaste abrasivo e tenacidade suficiente para evitar a quebra por impacto. O gráfico abaixo compara as ligas mais comuns.
O Desafio do Desgaste
Fundamentos da Refinação e Agressão Hidrodinâmica
A refinação de fibras celulósicas (LC e HC) exige equilíbrio rigoroso entre forças normais de impacto e cisalhamento tangencial. O desgaste do disco ocorre por dois mecanismos principais: cavitação nuclear hidrodinâmica e abrasão periférica por sílica e contaminantes.
Dinâmica Mecânica do Bar Passing Event (BPE)
1
Aproximação das Barras
O fluido fibroso é capturado no *plate gap* (0.1 a 0.5 mm) entre o rotor e o estator.
2
Impacto & Compressão
Transferência de energia mecânica. Ocorre micro-fratura da parede celular da fibra.
3
Cisalhamento Tangencial
Fibrilação interna e externa, aumentando a área superficial e a retenção de água (°SR).
4
Evacuação Radial
A fibra tratada flui pelas ranhuras periféricas enquanto o ciclo se repete milhares de vezes/seg.
Dureza e Resistência ao Desgaste Abrasivo
Comparação entre a liga Prometals e ligas convencionais OEM (Martensíticas e Ni-Hard). Dureza típica e abrasão.
Análise do Gráfico: A microestrutura de matriz austenítica/martensítica com carbonetos primários M7C3 atinge 62-63 HRC na liga Prometals PEGASUS, oferecendo resistência à abrasão imensamente superior ao aço inoxidável 17-4PH e prevenindo cavitação precoce.
Carga Específica de Borda (SEL) vs Intensidade de Refinação
Mapeamento da intensidade de refinação (J/m) e seu impacto direto na preservação do comprimento da fibra e na fibrilação.
Análise do Gráfico: SEL elevadas (>2.0 J/m) promovem o corte transversal (ideal para hardwoods curtas), enquanto SEL baixas (0.5 a 1.2 J/m) maximizam a fibrilação tangencial sem destruir o comprimento crítico das fibras de softwood.
Análise de Performance
Espectro de Propriedades
Manutenção e Segurança
Alinhamento
Certifique-se de que os discos refinadores estejam perfeitamente paralelos. Mesmo um leve desvio pode levar ao "choque" entre a superfície do rotor com a do estator, destruindo os discos e, potencialmente, danificando o eixo do refinador.
Certifique-se de que os discos refinadores estejam perfeitamente paralelos. Mesmo um leve desvio pode levar ao "choque" entre a superfície do rotor com a do estator, destruindo os discos e, potencialmente, danificando o eixo do refinador.
Inspeção Visual
Verificação do "arredondamento" das bordas das barras. Bordas arredondadas levam à queda nas propriedades de resistência do papel.
A seleção da metalurgia e da área refinadora do conjunto refinador deve ser equilibrada entre a resistência à tração desejada para o papel e o consumo de energia.
Diagnóstico de Falhas
Matriz de identificação de problemas comuns, baseada na análise visual de discos refinadores.
Especificações Técnicas e Montagem
- O SISTEMA DE MONTAGEM É CRUCIAL PARA A SEGURANÇA OPERACIONAL E PRECISÃO -
Conexão Parafusada
O método mais comum. Os segmentos apresentam furos rebaixados para garantir que as cabeças dos parafusos não interfiram na folga de refino. A integridade mecânica da conexão entre os discos refinadores (sejam inteiriços ou particionados em segmentos) e as center plates (placas transportadoras, rotores ou estatores) é crítica. Falhas nesta interface resultam em batimento axial, desgaste irregular das barras e, em casos extremos, na colisão catastrófica do equipamento sob altas rotações.
Design Segmentado
Discos grandes raramente são uma peça sólida; eles são compostos por múltiplos segmentos que formam um círculo completo. Isso permite uma substituição mais fácil e gerenciamento da expansão térmica.
O Gap Operacional
No jargão técnico, a "abertura" (frequentemente chamada de gap operacional) refere-se especificamente à folga física de trabalho entre os discos refinadores. A distância rotor-estator é um parâmetro crucial; a precisão na determinação da folga é fundamental para otimizar o desempenho e a durabilidade dos sistemas em que o rotor e o estator estão envolvidos.
Essa distância dimensional — frequentemente ajustada na casa dos mícrons ou milésimos de polegada — é a variável primária do processo. É exatamente nesse intervalo que o material é forçado a passar através do canal hídrico e sofre a ação mecânica.
Frequentemente medida em micrômetros, essa medida é essencial para garantir que as partes móveis operem de forma harmoniosa e sem atritos excessivos, o que pode levar a um desgaste prematuro e a falhas no equipamento. A depender da engenharia do equipamento, a configuração interage da seguinte forma:
Moinhos de Disco Único
A abertura é o intervalo direto e único entre o disco estacionário, fixado na porta ou carcaça frontal do equipamento, e um disco rotativo. A polpa ou suspensão entra pelo centro do equipamento e é impulsionada centrifugamente através desse intervalo.
Moinhos de Disco Duplo
O rotor central giratório possui discos montados em ambas as faces e opera entre dois estatores fixos (um na tampa articulada e outro no corpo da carcaça). Nesse cenário, o ajuste mecânico ou eletromecânico move o conjunto para controlar as duas aberturas de refino simultaneamente.
Quando o operador ajusta o equipamento para fechar a abertura, ele está aproximando o rotor do estator. Isso aumenta a probabilidade de impacto e maximiza a ação de cisalhamento cruzado entre as barras dos discos opostos, resultando em um refino mais agressivo. Inversamente, abrir o gap afasta os discos, reduzindo o atrito e permitindo uma passagem com menor intensidade de trabalho na fibra.
Sistemas modernos utilizam S = f (L, p), onde S é a folga, L é a carga, e p é a pressão da polpa para manter o desenvolvimento ótimo das fibras.
Ferramentas Essenciais
- IMPULSIONE A EFICIÊNCIA COM FERRAMENTAS OPERACIONAIS E CÁLCULOS PRECISOS -
Alto desempenho é alcançado quando a Carga Específica de Borda (SEL) está perfeitamente ajustada à dureza metalúrgica da liga, garantindo o maior ciclo de vida possível, sem sacrificar a qualidade das fibras.
